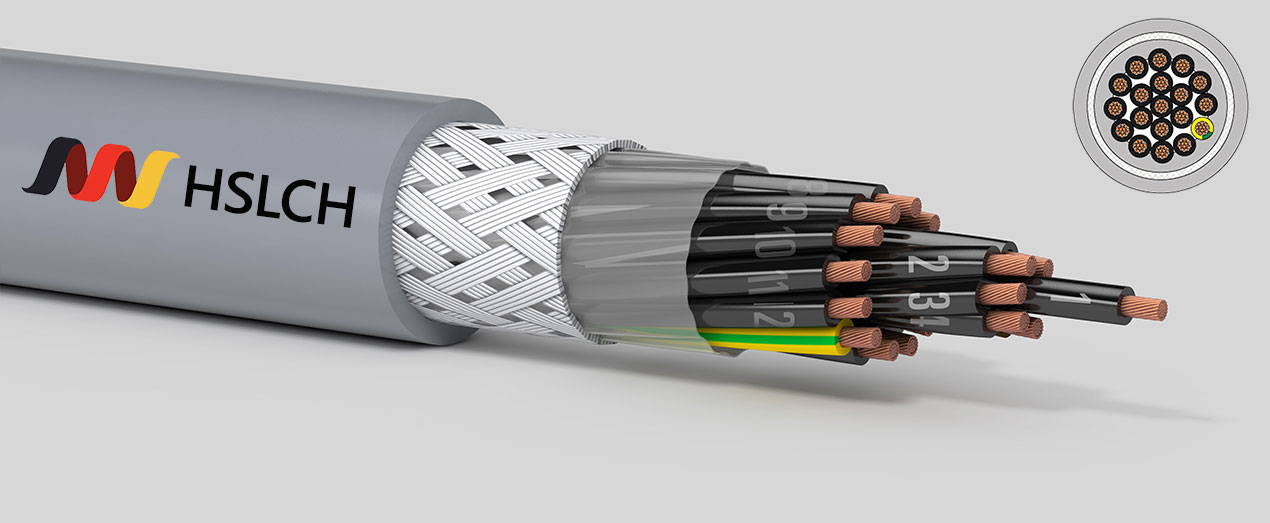

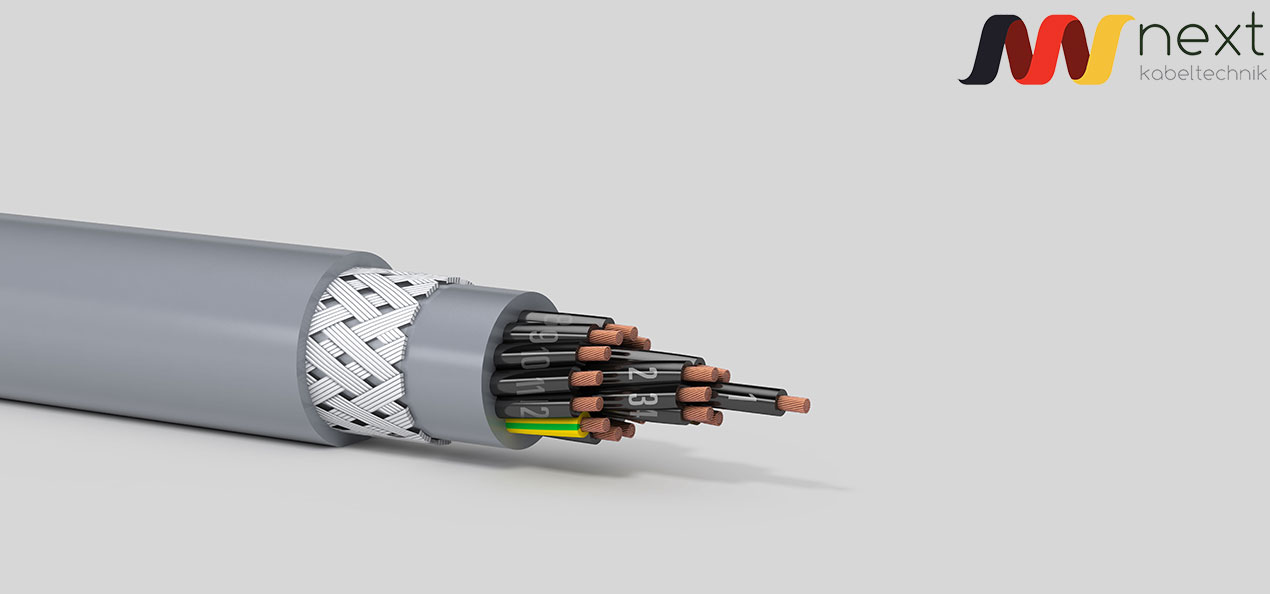

HSLCH -JZ/-JB/-OZ/-OB Geschirmte Steuerleitung
Als halogenfreie und flammwidrige, Hochflexible, Geschirmte Steuerleitung
•Mess- und Regeltechnik
•Industrieelektronik
•Kupferabschirmung zur Einhaltung der EMV und Schutz gegen elektromagnetische
•In der Maschinenfertigung als Mess- und Steuerkabel
•Produktions- und Montagelinien
•Trockene, feuchte und nasse Orte
•An Stellen, an denen geringe mechanische Belastungen auftreten
• HSLCH-JZ : eine grün-gelbe Schutzleiter, restliche Adern schwarz mit Zahlenaufdruck
• -OZ: ohne grün-gelben Schutzleiter, Adern schwarz mit Zahlenaufdruck
• -OB: ohne grün-gelbe Schutzleiter, Adern farbig nach DIN VDE 0293
• – JB : eine grün-gelbe Schutzleiter, restliche Adern farbig nach DIN VDE 0293
Verwendung
Als halogenfreie und flammwidrige, Hochflexible, Geschirmte Steuerleitung
• Mess- und Regeltechnik
• Industrieelektronik
• Kupferabschirmung zur Einhaltung der EMV und Schutz gegen elektromagnetische
• In der Maschinenfertigung als Mess- und Steuerkabel
• Produktions- und Montagelinien
• Trockene, feuchte und nasse Orte
• An Stellen, an denen geringe mechanische Belastungen auftreten
Leitungsaufbau
Litzen:
Kupferlitze blank Feinstdrähtiger Litzenaufbau nach VDE 0295 min. Klasse 5, IEC 60228
Aderisolationaus:
aus Halogenfreie und flammwidrige Polymer
Aderkennzeichnung:
nach Farbcode DIN 47100
Schirm
Kupfergeflecht, verzinnt
Schirmbedeckung
70%
Außenmantel
aus Halogenfreie und flammwidrige Polymer
Technische Daten
Litzen
Kupferlitze blank Feinstdrähtiger Litzenaufbau nach VDE 0295 min. Klasse 5, IEC 60228
Aderisolation
aus Halogenfreie und flammwidrige Polymer : nach Farbcode DIN 47100
Schirm
Kupfergeflecht, verzinnt
Schirmbedeckung
70%
Außenmantel
aus Halogenfreie und flammwidrige Polymer
Leiteraufbau:
Feindrähtig nach DIN EN 60228(VDE 0295), Klasse 5 / IEC 60228
Ader-Ident-Code:
Schwarz mit weißen Nummern nach VDE 0293-1
Mindestbiegeradius:
Gelegentlich bewegt: 10 x Außendurchmesser (AD)
In Energieführungsketten: 20 x ADFeste
Verlegung: 6 x AD
Schirm
Kupfergeflecht, verzinnt
Schirmbedeckung
70%
Nennspannung: U0/U: 300/500V
Prüfspannung : 4000V
Schutzleiter:
G = mit Schutzleiter GN/GE
X = ohne Schutzleiter
Temperaturbereich:
Bewegt : -5°C bis +70°C
Fest verlegt: -30°C bis +80°C
