HSLH-JZ/-JB/-OZ/-OB Steuerleitung

HSLH-JZ/-JB/-OZ/-OB Steuerleitung

Beschreibung

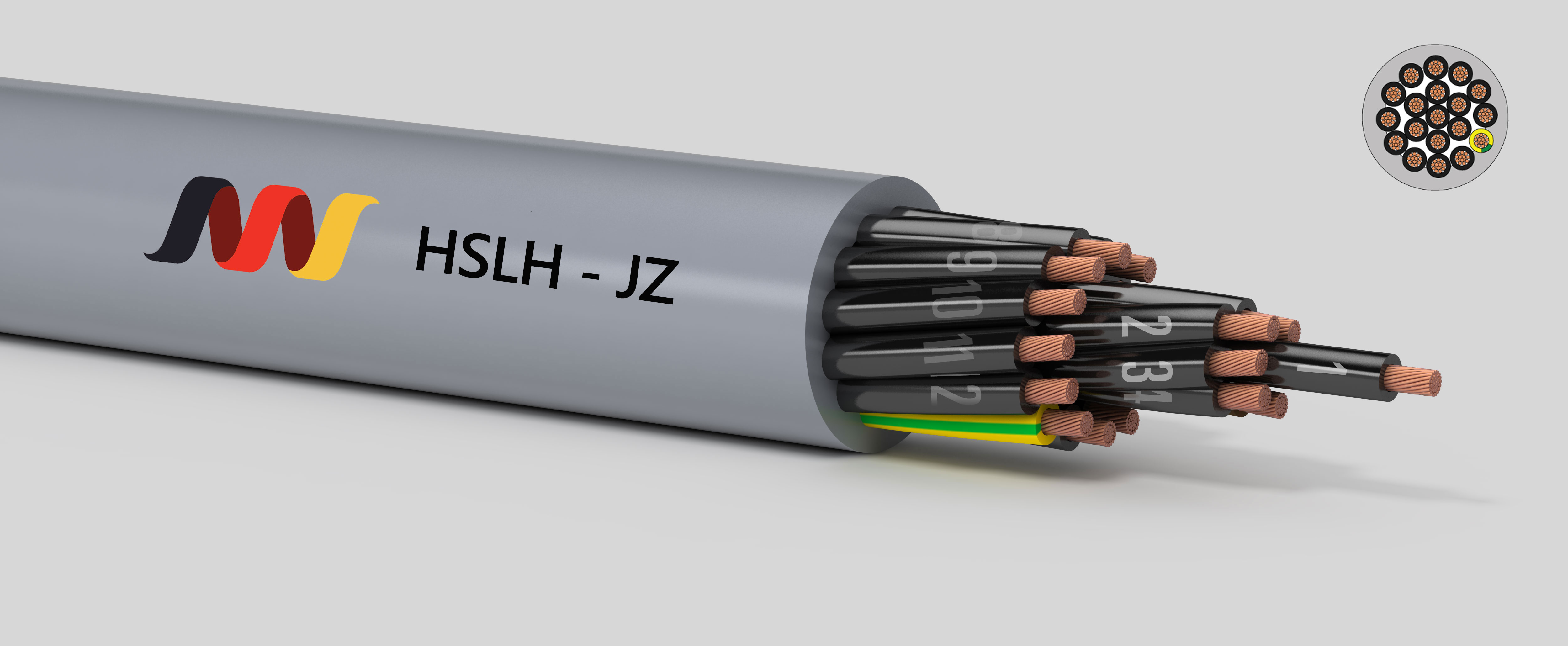

HSLH -JZ/-JB/-OZ/-OB Steuerleitung

Als halogenfreie und flammwidrige;

  • Mess- und Regeltechnik
  • Industrieelektronik
  • In der Maschinenfertigung als Mess- und Steuerkabel
  • Produktions- und Montagelinien
  • Trockene, feuchte und nasse Orte
  • An Stellen, an denen geringe mechanische Belastungen auftreten

• HSLH-JZ : eine grün-gelbe Schutzleiter, restliche Adern schwarz mit Zahlenaufdruck
•          -OZ: ohne grün-gelben Schutzleiter, Adern schwarz mit Zahlenaufdruck
•          -OB: ohne grün-gelbe Schutzleiter, Adern farbig nach DIN VDE 0293
•           -JB : eine grün-gelbe Schutzleiter, restliche Adern farbig nach DIN VDE 0293



Verwendung

Als halogenfreie und flammwidrige;

  • Mess- und Regeltechnik
  • Industrieelektronik
  • In der Maschinenfertigung als Mess- und Steuerkabel
  • Produktions- und Montagelinien
  • Trockene, feuchte und nasse Orte
  • An Stellen, an denen geringe mechanische Belastungen auftreten

Leitungsaufbau

Litzen                       : Kupferlitze blank Feinstdrähtiger Litzenaufbau nach VDE 0295 min. Klasse 5, IEC 60228
Aderisolation           : aus Halogenfreie und flammwidrige Polymer HI2
Aderkennzeichnung: nach Farbcode DIN 47100
Außenmantel           : aus Halogenfreie und flammwidrige Polymer HM2

Technische Daten

Leiteraufbau:
Feindrähtig nach DIN EN 60228(VDE 0295), Klasse 5 / IEC 60228

Ader-Ident-Code:
Schwarz mit weißen Nummern nach VDE 0293-1

Flammwidrigkeit
VDE 0482-266-2-4/IEC 60332-3-24 (Kat. C)

Rauchdichte
DIN EN 61034/IEC 61034

Halogenfrei
DIN EN 50267/IEC 60754

Mindestbiegeradius:
Gelegentlich bewegt: 10 x Außendurchmesser (AD)
In Energieführungsketten: 15 x ADFeste
Verlegung: 7,5x AD

Nennspannung:
U0/U: 300/500 V
Prüfspannung:
4000 V

Schutzleiter:
G = mit Schutzleiter GN/GE
X = ohne Schutzleiter

Temperaturbereich:
In Energieführungsketten: -5°C bis +70°C
Fest verlegt: -30°C bis +70°C
