YSLCY-JZ/-JB/-OZ/-OB Steuerleitung

YSLCY-JZ/-JB/-OZ/-OB Steuerleitung

Beschreibung

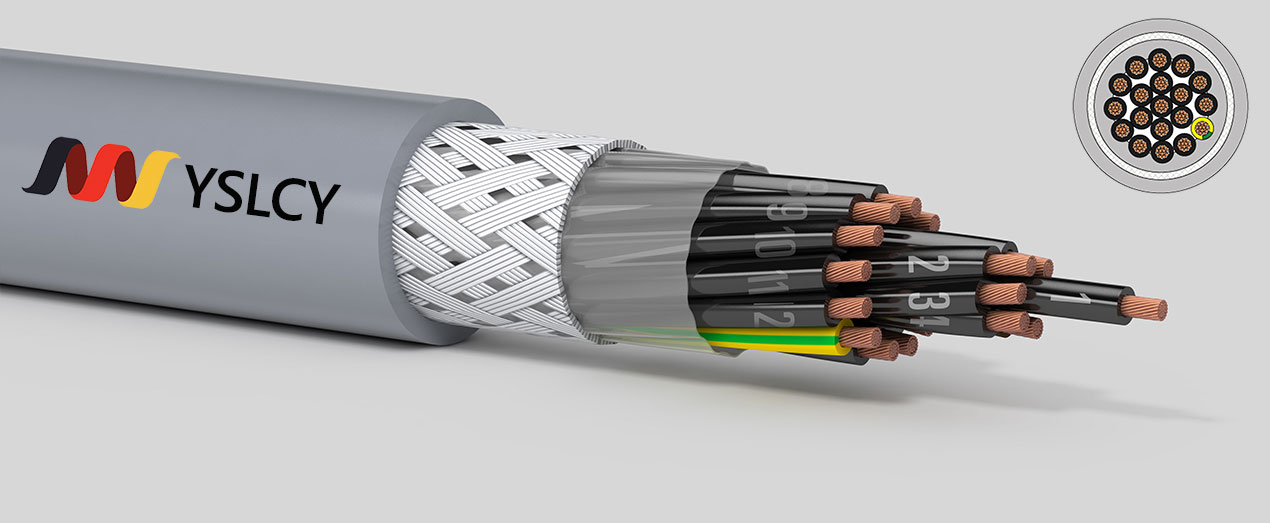

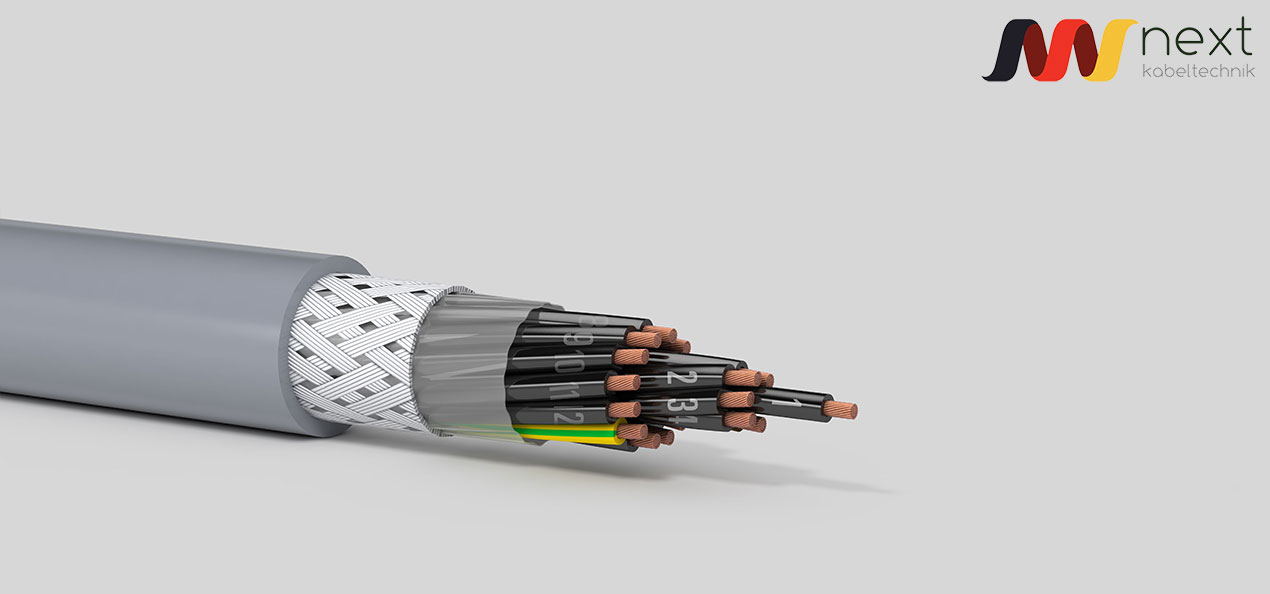

YSLCY -JZ/-JB/-OZ/-OB Geschirmte Steuerleitung

Hochflexible, Geschirmte Steuerleitung

•Mess- und Regeltechnik
•Industrieelektronik
•Kupferabschirmung zur Einhaltung der EMV und Schutz gegen elektromagnetische
•In der Maschinenfertigung als Mess- und Steuerkabel
•Produktions- und Montagelinien
•Trockene, feuchte und nasse Orte
•An Stellen, an denen geringe mechanische Belastungen auftreten

• YSLCY-JZ : eine grün-gelbe Schutzleiter, restliche Adern schwarz mit Zahlenaufdruck
•          -OZ: ohne grün-gelben Schutzleiter, Adern schwarz mit Zahlenaufdruck
•          -OB: ohne grün-gelbe Schutzleiter, Adern farbig nach DIN VDE 0293
•           -JB : eine grün-gelbe Schutzleiter, restliche Adern farbig nach DIN VDE 0293

Verwendung

• Mess- und Regeltechnik
• Industrieelektronik
• Kupferabschirmung zur Einhaltung der EMV und Schutz       gegen elektromagnetische
• In der Maschinenfertigung als Mess- und Steuerkabel
• Produktions- und Montagelinien
• Trockene, feuchte und nasse Orte
• An Stellen, an denen geringe mechanische Belastungen auftreten

Leitungsaufbau

Litzen:
Kupferlitze blank Feinstdrähtiger Litzenaufbau nach VDE 0295 min. Klasse 5, IEC 60228
Aderisolationaus:
aus PVC
Aderkennzeichnung:
nach Farbcode DIN 47100
Schirm
Kupfergeflecht, verzinnt
Schirmbedeckung
70%
Außenmantel
aus PVC Außenmantel

Technische Daten

Litzen
Kupferlitze blank Feinstdrähtiger Litzenaufbau nach VDE 0295 min. Klasse 5, IEC 60228

Aderisolation
aus PVCAderkennzeichnung: nach Farbcode DIN 47100

Schirm
Kupfergeflecht, verzinnt
Schirmbedeckung
70%

Außenmantel
aus PVC Außenmantel

Leiteraufbau:
Feindrähtig nach DIN EN 60228(VDE 0295), Klasse 5 / IEC 60228

Ader-Ident-Code:
Schwarz mit weißen Nummern nach VDE 0293-1

Mindestbiegeradius:
Gelegentlich bewegt: 10 x Außendurchmesser (AD)
In Energieführungsketten: 20 x ADFeste
Verlegung: 6 x AD

Schirm
Kupfergeflecht, verzinnt
Schirmbedeckung
70%

Nennspannung: U0/U: 300/500V
Prüfspannung  : 4000V
Schutzleiter:
G = mit Schutzleiter GN/GE
X = ohne Schutzleiter

Temperaturbereich:
Bewegt : -5°C bis +70°C
Fest verlegt: -30°C bis +80°C

CPR-Leistungsklasse : Eca
