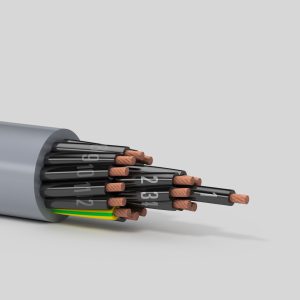

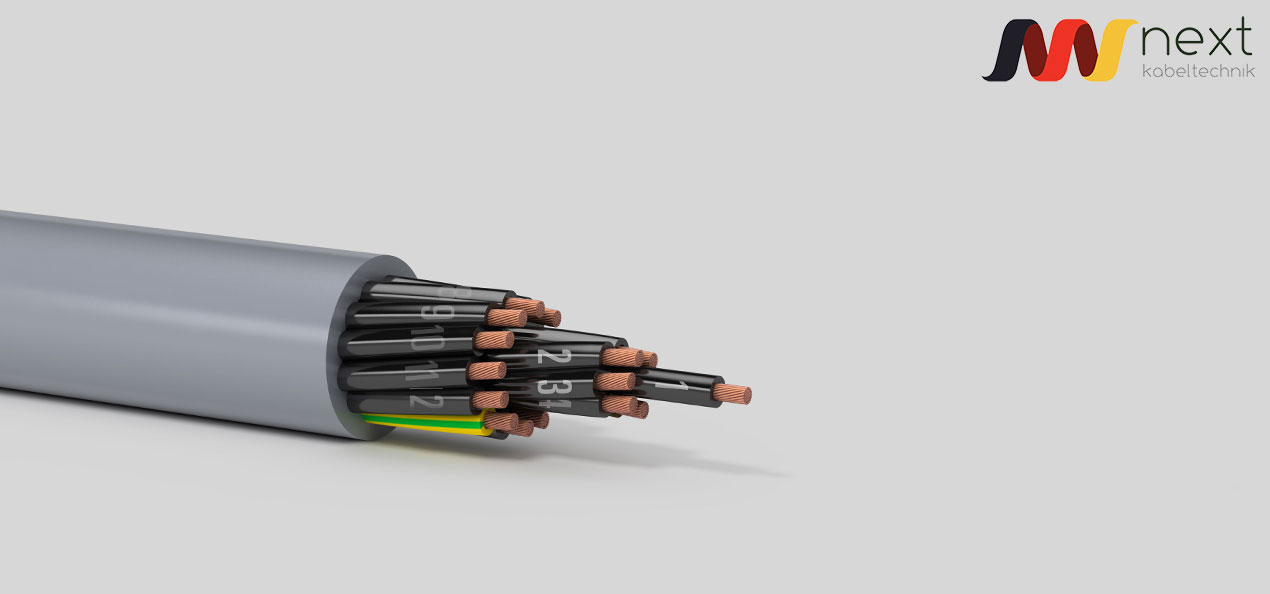

YSLY-JZ/-JB/-OZ/-OB Steuerleitung

YSLY-JZ/-JB/-OZ/-OB Steuerleitung

Beschreibung

YSLY -JZ/-JB/-OZ/-OB Steuerleitung

  • Mess- und Regeltechnik
  • Industrieelektronik
  • In der Maschinenfertigung als Mess- und Steuerkabel
  • Produktions- und Montagelinien
  • Trockene, feuchte und nasse Orte
  • An Stellen, an denen geringe mechanische Belastungen auftreten

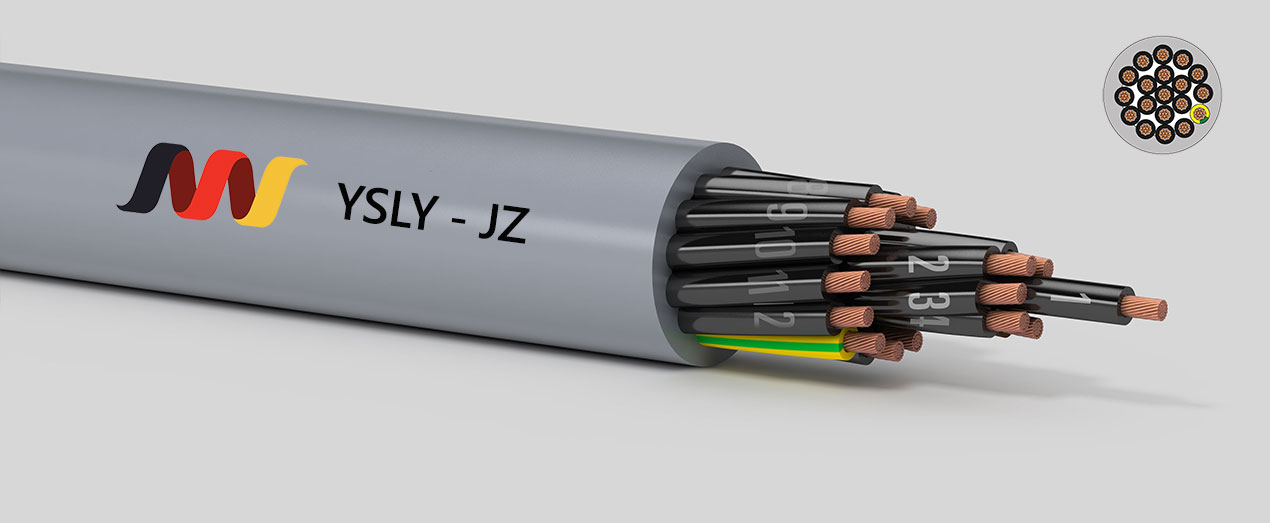

• YSLY-JZ : eine grün-gelbe Schutzleiter, restliche Adern schwarz mit Zahlenaufdruck
•          -OZ: ohne grün-gelben Schutzleiter, Adern schwarz mit Zahlenaufdruck
•          -OB: ohne grün-gelbe Schutzleiter, Adern farbig nach DIN VDE 0293
•           -JB : eine grün-gelbe Schutzleiter, restliche Adern farbig nach DIN VDE 0293



Verwendung

  • Mess- und Regeltechnik
  • Industrieelektronik
  • In der Maschinenfertigung als Mess- und Steuerkabel
  • Produktions- und Montagelinien
  • Trockene, feuchte und nasse Orte
  • An Stellen, an denen geringe mechanische Belastungen auftreten

Leitungsaufbau

Litzen                       : Kupferlitze blank Feinstdrähtiger Litzenaufbau nach VDE 0295 min. Klasse 5, IEC 60228
Aderisolation           : aus PVC
Aderkennzeichnung: nach Farbcode DIN 47100
Außenmantel           : aus PVC Außenmantel

Technische Daten

Leiteraufbau:
Feindrähtig nach DIN EN 60228(VDE 0295), Klasse 5 / IEC 60228
Ader-Ident-Code:
Schwarz mit weißen Nummern nach VDE 0293-1
Mindestbiegeradius:
Gelegentlich bewegt: 10 x Außendurchmesser (AD)
In Energieführungsketten: 15 x ADFeste
Verlegung: 4 x AD
Nennspannung:
U 0 /U: 300/500 V
Prüfspannung:
4000 V
Schutzleiter:
G = mit Schutzleiter GN/GE
X = ohne Schutzleiter
Temperaturbereich:
Gelegentlich bewegt: -15°C bis +70°C
In Energieführungsketten: -5°C bis +70°C
Fest verlegt: -40°C bis +80°C

CPR-Leistungsklasse : Eca

QUALITÄTSZERTIFIKATE

Unsere Kabel, die in unseren Textilkabeln verwendet werden, werden gemäß den Normen TÜV Rheinland Harmonisiert, den europäischen Normen CE und den Reach – RoSH Vorschriften hergestellt.
