2XSLCH-J – 2XSLCHK-J
Anwendungsbereich
Doppelt geschirmte Servoleitung für Frequenzumrichter. Wird in industriellen Anlagen, Maschinenwerkzeugen, Automatisierungstechnologien, Produktionsanlagen und anderen Geräten verwendet, die unter nassen, trockenen oder feuchten Bedingungen arbeiten. 2XSLCH-J eignet sich für den Innenbereich und 2XSLCHK-J für den Außenbereich.Die AI-PET-Folie und eine Schirmung aus verzinntem Kupfergefl echt bieten eine ausgezeichnete und störungsfreie Daten- und Signalübertragung in der Mess- und Regeltechnik. Der HFFR-Verbundstoff ist fl ammwidrig und selbstlöschend und eignet sich für Bereiche, in denen die Sicherheitsanforderungen an Kabel sehr hoch sind.

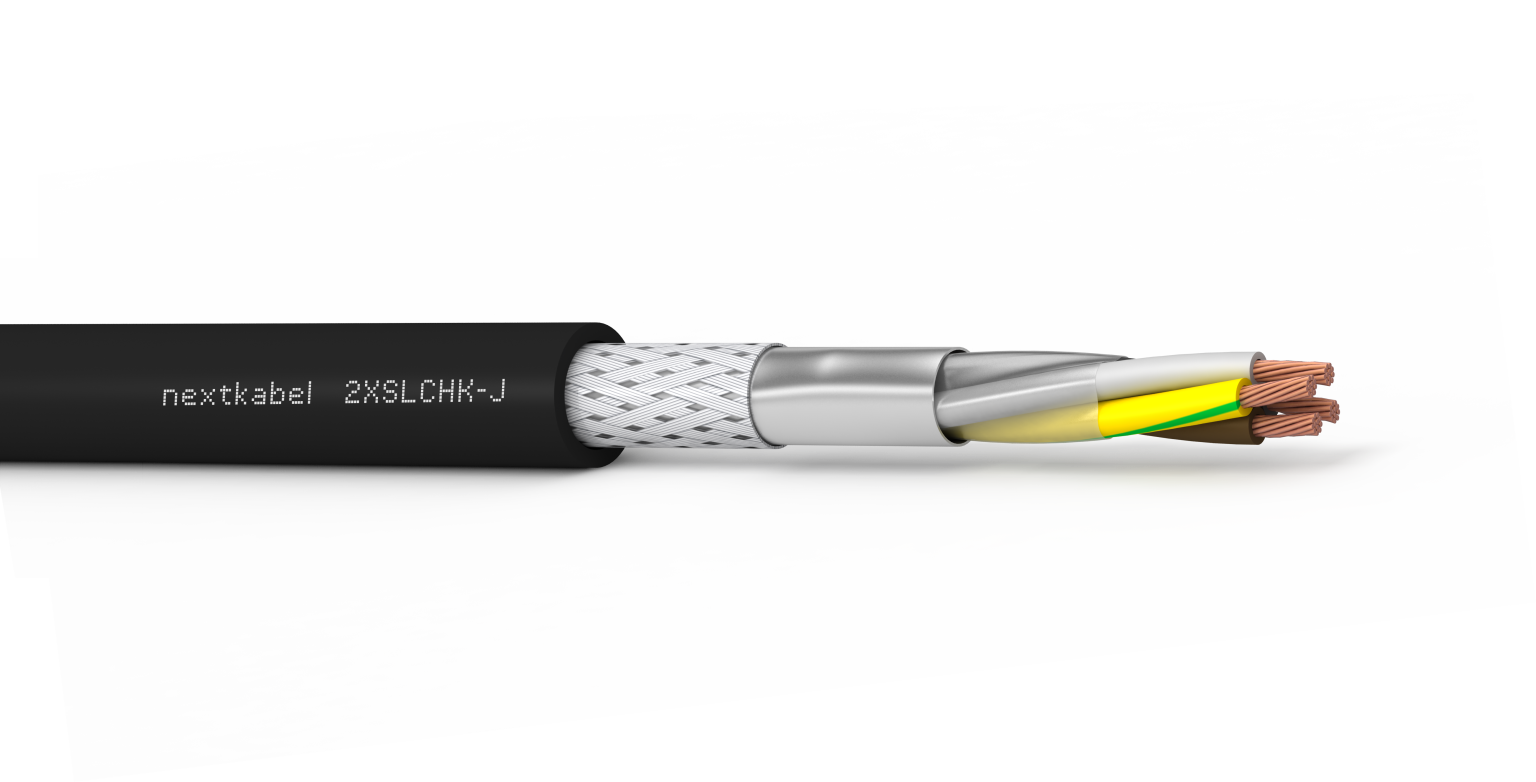

Kabelaufbau
| Leiter | Leiter Feindrähtige Kupferlitze (IEC/EN 60228, VDE 0295, Kl. 5) |
| Isolierung | XLPE-Verbundstof |
| Aderfarben | Farbige Adern gemäß VDE 0293 |
| Aderverseilung | In Schichten |
| Doppelschirmung | Schirmung aus laminierter Al-PET-Folie und verzinntem Kupfergefl echt |
| Außenmantel | HFFR-Verbundstoff (EN 50363-8 / IEC 60754-1) |
| Mantelfarbe | Grau oder Schwarz. Andere Farben auf Anfrage |
Technische Eigenschaften
| Betriebsspannung | 600/1000 V |
| Prüfspannung | 4000 V |
| Temperaturbereich | nicht bewegt: -40 °C ........+80 °C, bewegt: -5°C ........+70 °C |
| Flammwidrigkeit | DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2 |
| Halogenfrei | VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2 |
| Mindestbiegeradius | nicht bewegt: Bis zu 12 mm: 5x Kabeldurchmesser bis zu 20 mm: 7,5x Kabeldurchmesser bewegt: Bis zu 12 mm Ø: 10x Kabeldurchmesser bis zu 20 mm Ø: 15x Kabeldurchmesser |
Technische Tabellen
| Anzahl der Adern x Querschnitt (n x mm²) | Außen-ø ± 5% (mm) | Gewicht ≈ kg/km | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 G 1,5 | 11.4 | 230 | |||||||||
| 4 G 2,5 | 12.4 | 300 | |||||||||
| 4 G 4 | 15.6 | 485 | |||||||||
| 4 G 6 | 17 | 630 | |||||||||
| 4 G 10 | 19.6 | 860 | |||||||||
| 4 G 16 | 21.6 | 1290 | |||||||||
| 3x1,5+3G0,25 | 11.4 | 140 | |||||||||
| 3x2,5+3G0,50 | 12.2 | 220 | |||||||||
| 3x4+3G0,75 | 14.4 | 323 | |||||||||
| 3x6+3G0,1 | 15.7 | 420 | |||||||||
| 3x10+3G1,50 | 18 | 615 | |||||||||
| 3x16+3G2,50 | 20.2 | 819 | |||||||||
